Leírás és Paraméterek

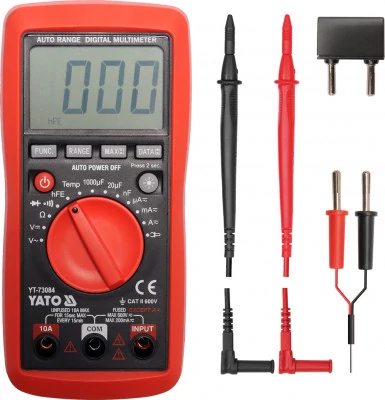

Az YT-73084 univerzális mérő minden méréshez automatikus tartománnyal lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. Megkérdőjelezhetetlen előnyt jelent, hogy nagy áramerősségek mérésére további kiegészítőket is használhatunk mérőbilincsek formájában.
ALAPVETŐ MÉRÉSEK
- váltakozó feszültség mérés: AC 0-300V
- DC feszültség mérés: DC 0-300V
- AC áram mérése: AC 0-10A
- Egyenáram mérése: DC 0-10A
- ellenállásmérés: 0-20MΩ
- dióda teszt: I F 1mA, U R 1,7V
- folytonossági teszt: 0-100Ω
TOVÁBBI MÉRÉSEK
- kondenzátor kapacitás mérés: 0-1000μF
- hőmérsékletmérés: -20 - 1000 °C
- hFe tranzisztor teszt: 0-1000, levehető mérőadapter
MÉRÉSI PONTOSSÁG
Példa az AC feszültség mérési pontosságának meghatározására. A mérési eredmény számítása: 235V
- Az YT-73084 mérő mérési pontossága ebben a tartományban: ± (1,2% + 5), felbontás 1V
- mérési hibaképlet számítása: (mérési eredmény x 1%) + 5 x felbontás
- számítás: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V
Az eredmény a mérési hibát figyelembe véve 235V = 235 ± 7,82V*
- az eredmény figyelembe véve a mérési hibát a DC feszültség mérési jelzésnél: 12V = 12 ± 0,146V
- a váltóáram intenzitás jelzésénél a mérési hibát figyelembe vevő eredmény: 8A = 8 ± 0,34A *
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a használati útmutatóban található.
* Az YT-73084 mérő nem rendelkezik valós effektív mérési funkcióval, ezért a fenti eredmény csak a helyes szinuszos hullámforma esetén a váltakozó feszültség valós RMS feszültsége.
BEÉPÍTETT FUNKCIÓK
- AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér kézi kerékkel, akkor sorban végezze el a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig - különben a készülék károsodásának kockázata áll fenn. Az AUTO funkcióval rendelkező multiméternél azonban elég egy mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. Alapértelmezés szerint a mérő AUTO üzemmódban indul
- RANGE - a mérési tartomány kézi módosítása. Hasznos funkció sok azonos komponens ismert értékű ellenőrzésekor, pl. egy sor ellenállás. A kézi tartománybeállítás jelentősen csökkenti az ilyen mérések idejét
- FUNC. - a mérési mód megváltoztatása, pl. a dióda teszt váltása áramkör folytonossági vizsgálatra, az árammérés váltása váltakozó áramról DC-re
- DATA HOLD [H] - az aktuálisan mért érték mentése a kijelzőn
- MAX [H] - az aktuális mérésből a maximális érték megtartása a kijelzőn
TOVÁBBI INFORMÁCIÓ
- LCD kijelző, a maximális megjelenített eredmény: 1999
- képernyő háttérvilágítása
- akusztikus jel az áramkör folytonossági vizsgálatában 30Ω alatti ellenállásra
- a dióda és a folytonossági tesztek külön engedélyezhetők

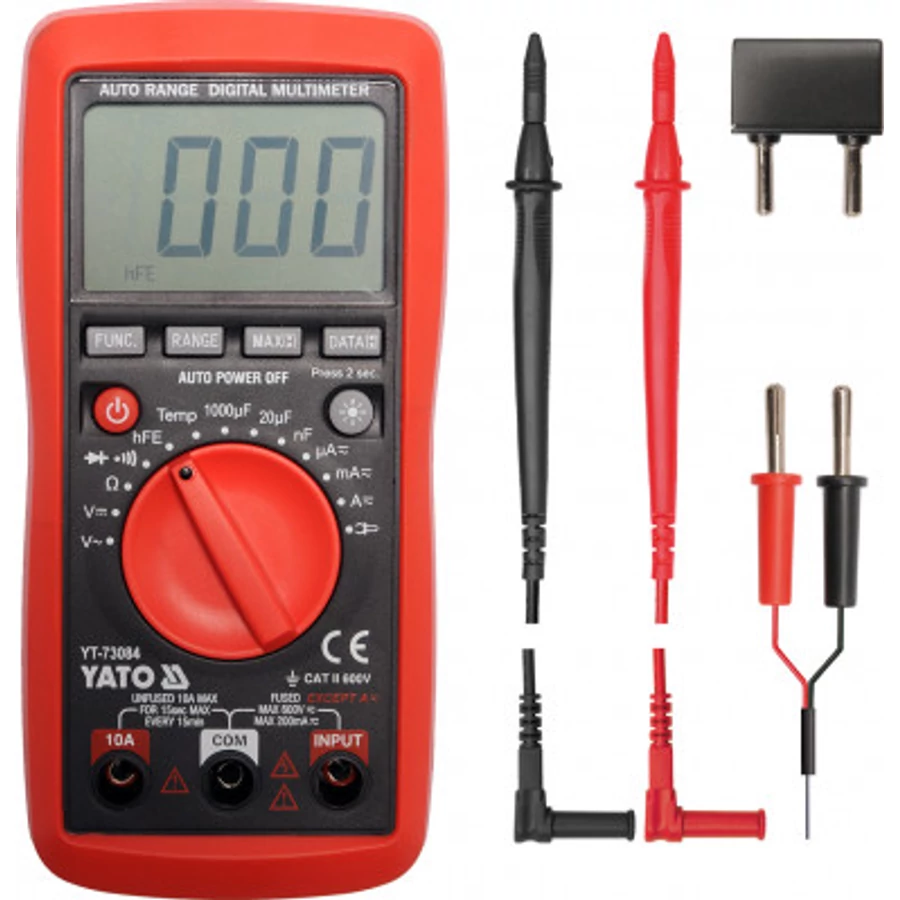

- a készlet tartalmaz mérőszondákat, szondát a hőmérséklet méréshez, adaptert a tranzisztor teszteléséhez
- túlterhelés elleni védelemmel ellátott kivitel alacsony áramerősség mérésekhez, biztosíték nélkül 10A áramméréshez
- ház ABS műanyag + az ún tok, azaz egy gumi burkolat, amely megvédi a mérőt a mechanikai sérülésektől
- a mérő automatikus leállítása 15 perc után
- lemerült akkumulátor jelző
- tápellátás: három 1,5 V-os (AAA) elem
Automatikus hatótáv | IGEN |
Tranzisztor hFe mérése | IGEN |
AC feszültségmérés | 0-300V |
DC feszültség mérés | 0-300V |
Kapacitásmérés | 0-1000µF |
Ellenállásmérés | 0-20MΩ |
Hőmérsékletmérés | -20 és 1000 °C között |
Váltakozó áram | 0-10A |
Állandó áram | 0-10A |
Folytonossági teszt | IGEN |
Dióda teszt | IGEN |
