Leírás és Paraméterek

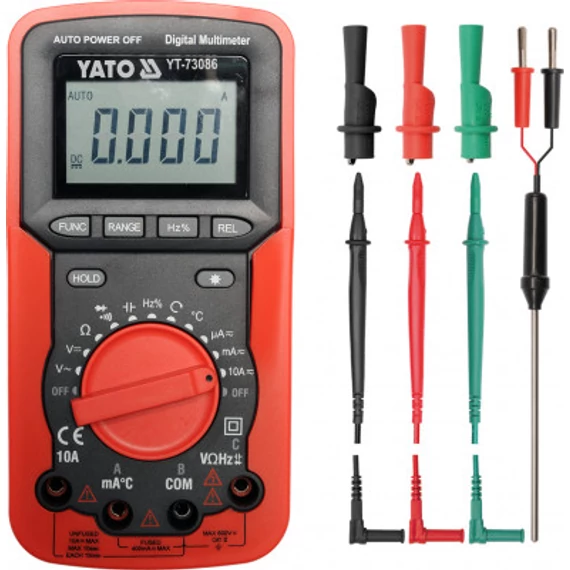

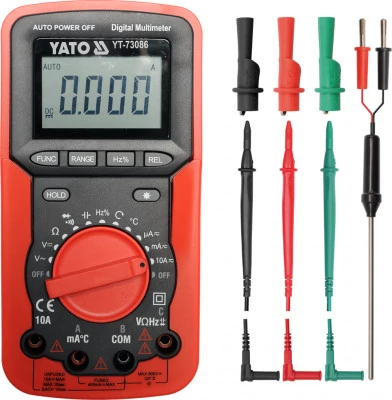

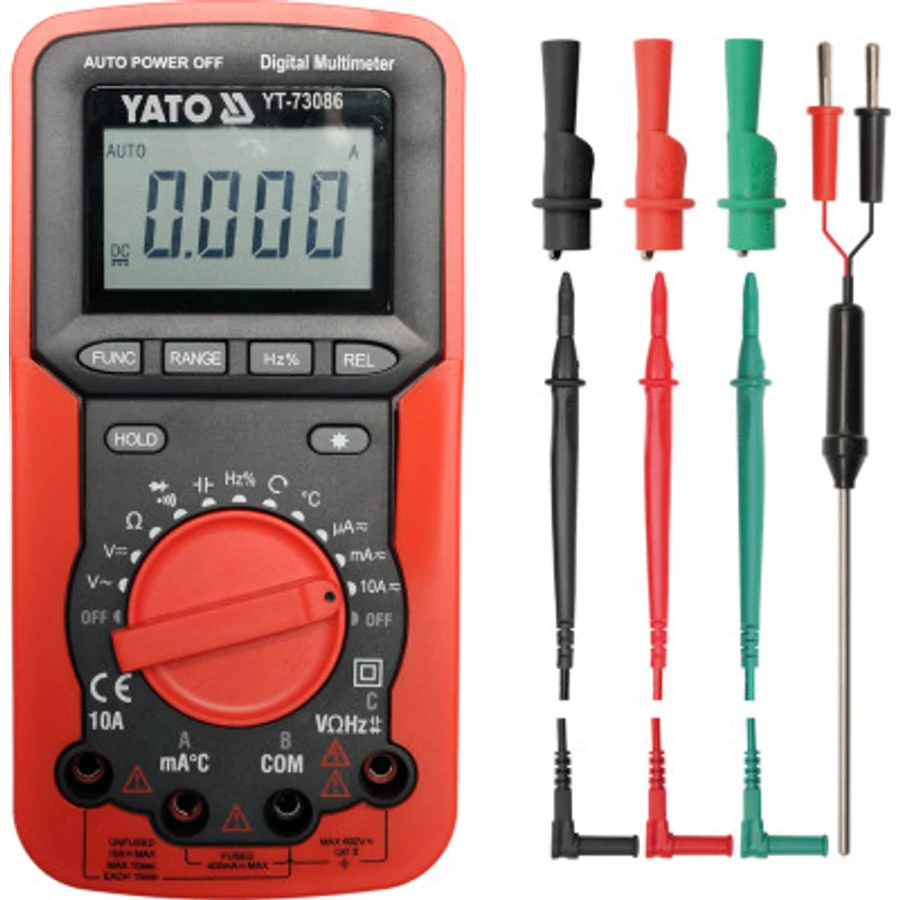

Az YT-73086 univerzális mérő minden méréshez automatikus tartománnyal lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A multiméter megkülönböztető funkciója a fázissorrend-észlelés, amely lehetővé teszi a készülék háromfázisú áramforráshoz való közvetlen csatlakoztatásának helyességének gyors ellenőrzését.
ALAPVETŐ MÉRÉSEK
- váltakozó feszültség mérés: AC 0-600V
- DC feszültség mérés: DC 0-600V
- AC áram mérése: AC 0-10A
- Egyenáram mérése: DC 0-10A
- ellenállásmérés: 0-40MΩ
- dióda teszt: I F 1mA, U R 1,5V
- folytonossági teszt: 0-50Ω
TOVÁBBI MÉRÉSEK
- kondenzátor kapacitás mérés: 0-100μF
- frekvencia mérés: 0-100khz
- hőmérsékletmérés: -20 - 1000 °C
- kitöltési tényező mérése: 5-95%
MÉRÉSI PONTOSSÁG
Példa az AC feszültség mérési pontosságának meghatározására. A mérési eredmény számítása: 235V
- Az YT-73086 mérő mérési pontossága ebben a tartományban: ± (1,0% + 5), felbontás 0,1 V
- mérési hibaképlet számítása: (mérési eredmény x 1%) + 5 x felbontás
- számítások: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85 V
Az eredmény a mérési hibát figyelembe véve 235V = 235 ± 2,85V*
- az egyenfeszültség mérési jelzés mérési hibáját figyelembe vevő eredmény: 12V = 12 ± 0,126V
- a váltóáram intenzitás jelzésénél a mérési hibát figyelembe vevő eredmény: 8A = 8 ± 0,34A *
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a használati útmutatóban található.
* Az YT-73086 mérő nem rendelkezik valódi effektív mérési funkcióval, ezért a fenti eredmény a váltakozó feszültség valós RMS feszültsége csak a megfelelő szinuszos hullámforma esetén.
BEÉPÍTETT FUNKCIÓK
- AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér kézikerekes távolságmérővel, akkor a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után végezzen méréseket - különben a multiméter károsodásának kockázata áll fenn. Az AUTO funkcióval rendelkező multiméternél azonban elég egy mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt.
- RANGE - a mérési tartomány kézi módosítása. Hasznos funkció sok azonos komponens ismert értékű ellenőrzésekor, pl. egy sor ellenállás. A kézi tartománybeállítás jelentősen csökkenti az ilyen mérések idejét.
- FUNC - a mérési mód megváltoztatása, például váltóáramról egyenáramra, a diódateszt átkapcsolása az áramkör folytonossági tesztjére
- REL - a funkció használata a mérés során nullázza a kijelzőt, és a kijelző előtt látható értéket veszi referenciaszintként. A következő mérés a mért érték és a tárolt referenciaérték közötti különbséget mutatja.
- HZ% - a frekvencia mérési gomb pozíciójában lévő gomb a munkaciklus mérésére módosítja a beállításokat
- DATA HOLD - az aktuálisan mért érték mentése a kijelzőn
TOVÁBBI INFORMÁCIÓ
- LCD kijelző, a maximális megjelenített eredmény: 3999
- képernyő háttérvilágítása
- akusztikus jel az áramkör folytonossági vizsgálatában 50 Ω alatti ellenállásra
- a dióda és a folytonossági tesztek külön engedélyezhetők
- a készlet mérőszondát, hőmérsékletszondát és fedelet tartalmaz
- túlterhelés elleni védelemmel ellátott konstrukció
- ház ABS műanyag + az ún tok, azaz egy gumi burkolat, amely megvédi a mérőt a mechanikai sérülésektől
- a mérő automatikus leállítása
- lemerült akkumulátor jelző
- tápellátás: 9V elem (6F22)
Automatikus hatótáv | IGEN |
Frekvenciamérés | 0-100kHz |
AC feszültségmérés | 0-600V |
DC feszültség mérés | 0-600V |
Kapacitásmérés | 0-100µF |
Ellenállásmérés | 0-40MΩ |
Hőmérsékletmérés | -20 és 1000 °C között |
Üzemi ciklus mérés | 5-95% |
Váltakozó áram | 0-10A |
Állandó áram | 0-10A |
Folytonossági teszt | IGEN |
Dióda teszt | IGEN |
