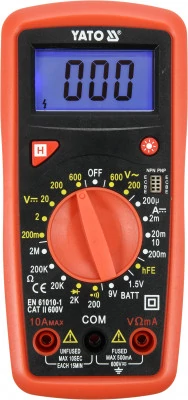

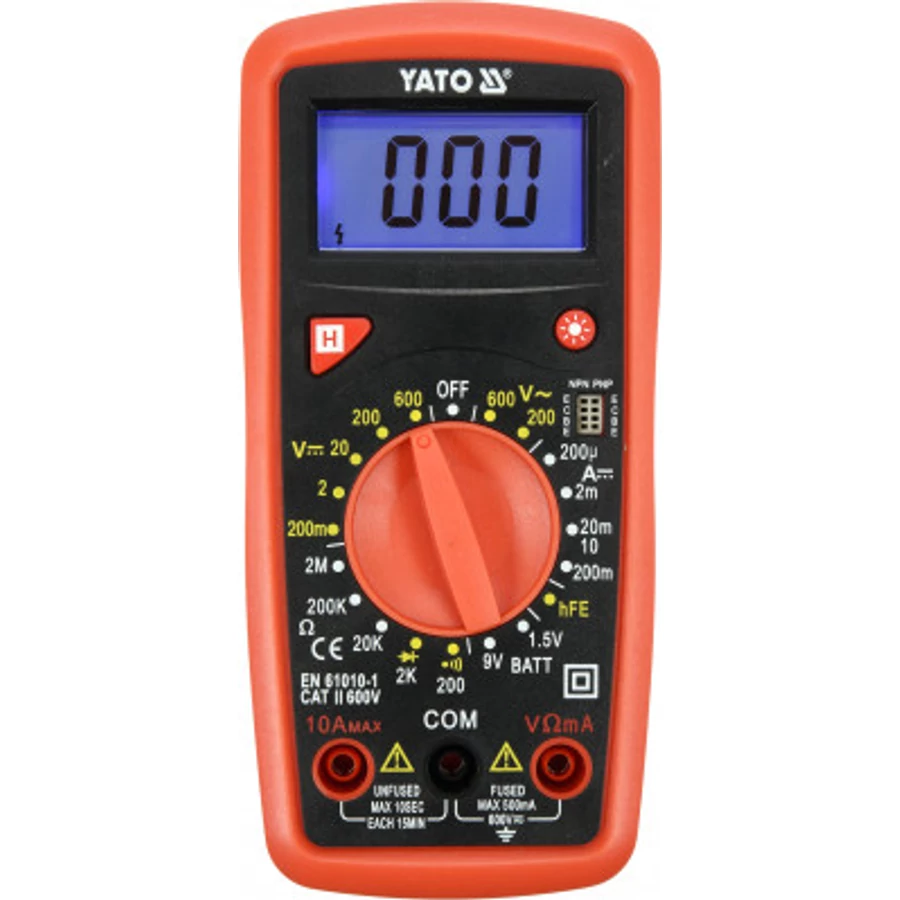

Yato Digitális multiméter 0-600V, 0-10A

Az YT-73081 univerzális mérő minden méréshez manuális tartománnyal lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. További és hasznos lehetőség az 1,5V-os és 9V-os akkumulátorteszt, amellyel terhelés alatt ellenőrizhetjük a vizsgált akkumulátor feszültségét, segít az állapotfelmérésében és a csere szükségességének kizárásában vagy megerősítésében.

ALAPVETŐ MÉRÉSEK

• váltakozó feszültség mérés: AC 0-600V
• DC feszültség mérés: DC 0-600V
• Egyenáram mérése: DC 0-10A
• ellenállásmérés: 0-2MΩ
• dióda teszt: I _F 1mA, U _R 2,4V
• folytonossági teszt: 0-100Ω

TOVÁBBI MÉRÉSEK

• hFe tranzisztor teszt: 0-1000, beépített tesztaljzat
• 1,5V-os akkumulátorteszt kb.3kΩ terhelési ellenállással
• 9V akkumulátor teszt kb.900Ω terhelési ellenállással

MÉRÉSI PONTOSSÁG

Példa az AC feszültség mérési pontosságának meghatározására. A mérési eredmény számítása: 235V

• Az YT-73081 mérő mérési pontossága ebben a tartományban: ± (2% + 10), felbontás 1V
• mérési hibaképlet számítása: (mérési eredmény x 2%) + 10 x felbontás
• számítások: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Az eredmény a mérési hibát figyelembe véve 235V = 235 ± 14,7V*

• az eredmény figyelembe véve a mérési hibát a DC feszültség mérési jelzésnél: 12V = 12 ± 0,146V

Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a használati útmutatóban található.

* Az YT-73081 mérő nem rendelkezik valódi effektív mérési funkcióval, ezért a fenti eredmény a váltakozó feszültség valós RMS feszültsége csak a megfelelő szinuszos hullámforma esetén.

BEÉPÍTETT FUNKCIÓK

• 1,5 és 9V akku teszt - a mérő a teszt során kis mennyiségű áramot vesz le az akkumulátorról, aminek köszönhetően 100%-ban megkapjuk a szükséges információkat, hogy felmérjük, az adott áramforrás képes lesz-e táplálni a készülékünket. A teljes körű tájékoztatás érdekében érdemes először megmérni az egyenfeszültséget, majd az eredményt összevetni az akkumulátorteszt értékével. A túl nagy esés vagy alacsony feszültség egyértelmű jele annak, hogy az áramforrást cserélni kell
• DATA HOLD [H] - az aktuálisan mért érték mentése a kijelzőn

TOVÁBBI INFORMÁCIÓ

• LCD kijelző, a maximális megjelenített eredmény: 1999
• képernyő háttérvilágítása
• akusztikus jel az áramkör folytonossági vizsgálatában 30Ω alatti ellenállásra
• mérőszondák mellékelve
• túlterhelés elleni védelemmel ellátott kivitel alacsony áramerősség mérésekhez, biztosíték nélkül 10A áramméréshez
• ház ABS műanyag + az ún tok, azaz egy gumi burkolat, amely megvédi a mérőt a mechanikai sérülésektől
• lemerült akkumulátor jelző
• tápellátás: két 1,5 V-os (AAA) elem
