Leírás és Paraméterek

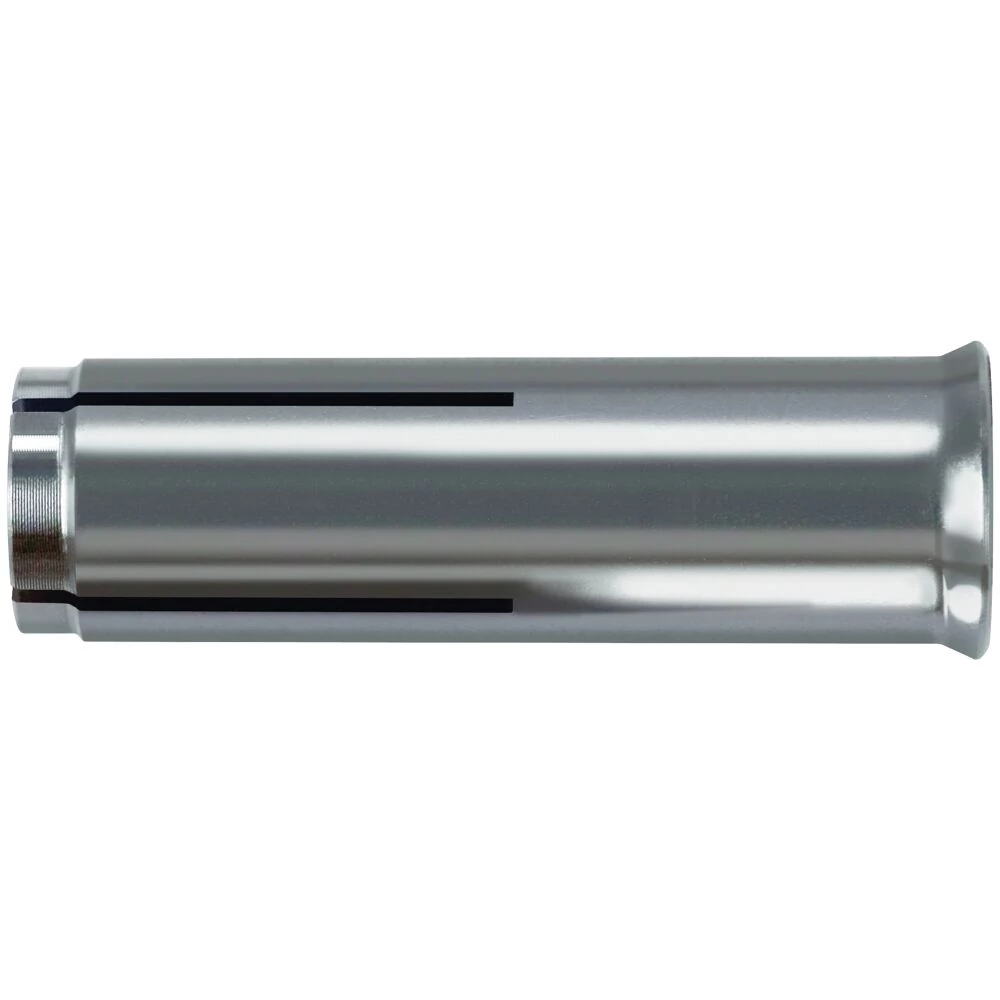

A kiálló perem túl mély furat esetén megakadályozza a becsúszást, és esztétikus megjelenést kölcsönöz a rögzítési pontnak. A belsőmenet a menetes szárak és metrikus csavarok használatát egyaránt lehetővé teszi. Az EMS gépi beütőszerszámnak köszönhetően könnyű az alkalmazás, különösen sorozat szerelések esetén. Az EHS Plus szerszámmal történő szerelés egyszerű ellenőrizhetőséget biztosít és fokozott biztonságot nyújt. A 25mm-es rögzítési mélységgel rendelkező elemen lévő tapadó pont megakadályozza a dübel kicsúszását terpesztés előtt. Nagy terhelésekhez ideálisan alkalmazható.
Szerelési útmutató
- Az EA II előszereléssel alkalmazható.
- Helyezze a beütődübelt a furatba és kalapács használatával üsse be a rögzítési alap síkjáig.
- Az EHS Plus beütőszerszámmal (illetve EMS gépi szerszámmal) beütött terpesztőkúp szétterpeszti és a furatfalnak feszíti a dübelhüvelyt.
- A beütőszerszámnak fel kell ülnie a dübel peremére, hogy biztosítsa a megfelelő terpesztést.
Építőanyagok
Engedélyezett:- C20/25-től C50/60-ig repedéses beton, többszöri rögzítés nem teherhordó szerkezetek esetén
- Repedésmentes beton C20/25-től C50/60-ig
- Beton C12/15
- Tömör szerkezetű terméskő
| ETA engedély | igen |
| Fúróátmérő | 25 mm |
| Dübel hossz | 80 mm |
| Belső menet | M20 |
| Min. csavarbehajtás | 20 mm |
| Max. csavarbehatolás | 34 mm |
| Mennyiség | 10 db |
Alkalmazás
Alkalmazások
- Csővezetékek és szellőzők
- Sprinkler rendszer
- Kábel vezetékek és huzalok
- Rácsok
- Acélszerkezetek
- Gépek
- Konzolok
- Zsaluzások
