Leírás és Paraméterek

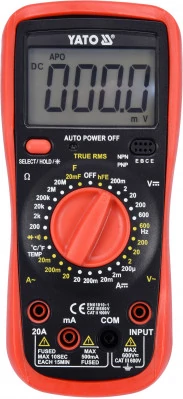

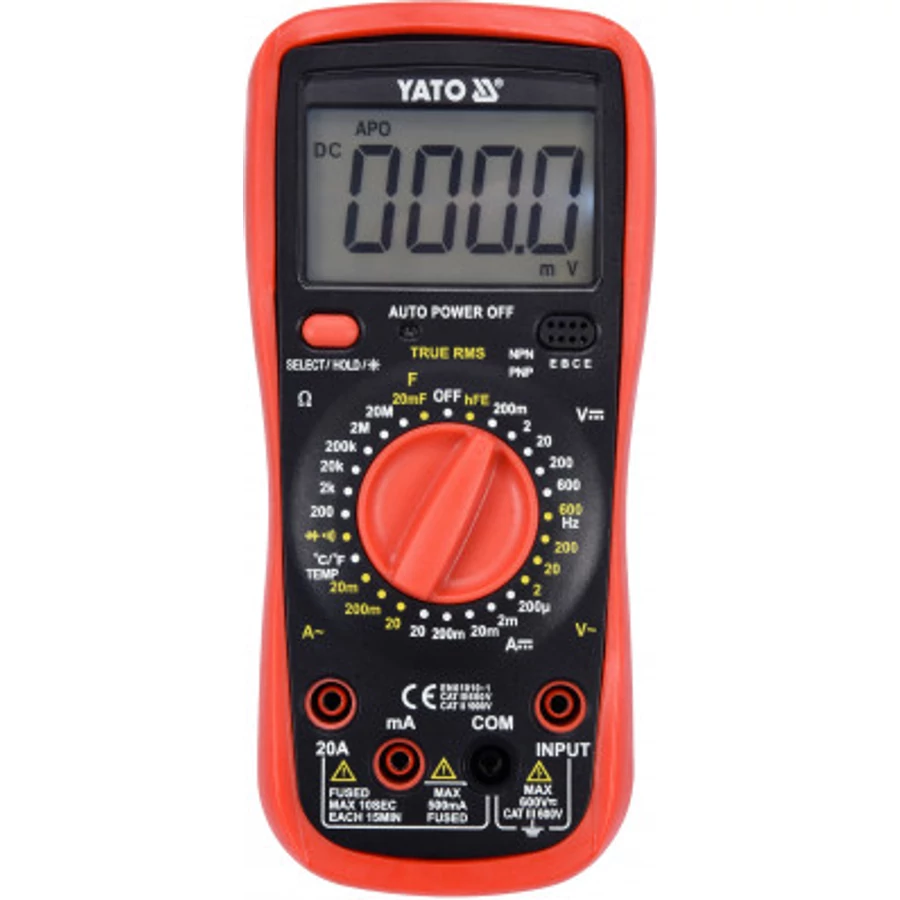

Az YT-73083 univerzális mérő TRUE RMS funkcióval és minden méréshez manuális tartománnyal lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A 20 amperig terjedő váltóáram és egyenáram mérése megkülönbözteti a multimétert a többi készüléktől, a nagyméretű, kék háttérvilágítású képernyő pedig nehéz fényviszonyok között is jól láthatóvá teszi az eredményt.
ALAPVETŐ MÉRÉSEK
- váltakozó feszültségmérés: AC 0-600V, TRUE RMS
- DC feszültség mérés: DC 0-600V
- AC árammérés: AC 0-20A, TRUE RMS
- Egyenáram mérése: DC 0-20A
- ellenállásmérés: 0-20MΩ
- dióda teszt: I F 1mA, U R 3,3V
- folytonossági teszt: 0-100Ω
TOVÁBBI MÉRÉSEK
- kondenzátor kapacitás mérés: 0-20mF
- áramfrekvencia mérése 230 és 400 V háztartási berendezésekben: 50-60 Hz
- hőmérsékletmérés: -40 - 1000 °C
- hFe tranzisztor teszt: 0-1000, beépített tesztaljzat
MÉRÉSI PONTOSSÁG
Példa az AC feszültség mérési pontosságának meghatározására. A mérési eredmény számítása: 235V
- Az YT-73083 mérő mérési pontossága ebben a tartományban: ± (1,2% + 8), felbontás 0,1 V
- mérési hibaképlet számítása: (mérési eredmény x 1,2%) + 8 x felbontás
- számítás: (235 x 1,2%) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V
A tényleges eredmény, a mérési hibát figyelembe véve, 235V = 235 ± 3,62V leolvasásnál
- az egyenfeszültség mérési jelzés mérési hibáját figyelembe vevő eredmény: 12V = 12 ± 0,126V
- a váltóáram intenzitás jelzésénél a mérési hibát figyelembe vevő eredmény: 8A = 8 ± 0,15A
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a használati útmutatóban található.
BEÉPÍTETT FUNKCIÓK
- TRUE RMS - egy mérő ezzel a funkcióval kiszámítja az AC feszültség és áram valós effektív értékét szinuszos és nem szinuszos hullámalak esetén is. A készülék először több időintervallumban megméri a szinuszhullám valós értékét → majd a mérési eredményeket négyzetre emeli → összegzi → kiszámítja az átlagot → végül az átlageredmény négyzetgyököt vesz fel. A mérés eredménye egy valós RMS feszültség/áram, még deformált szinuszos vagy négyszöghullám esetén is.
- KIVÁLASZTÁS - mérési mód váltása, pl. váltás diódatesztről áramkör folytonossági tesztre, ha a gombot AC 600V feszültségmérésre állítja, frekvencia mérésre váltás háztartási berendezésekben
- DATA HOLD - az aktuálisan mért érték mentése a kijelzőn
TOVÁBBI INFORMÁCIÓ
- LCD kijelző, a maximális megjelenített eredmény: 1999
- képernyő háttérvilágítása
- akusztikus jel az áramkör folytonossági vizsgálatában 50 Ω alatti ellenállásra
- a dióda és a folytonossági tesztek külön engedélyezhetők
- a készlet tartalmaz mérőszondákat és egy szondát a hőmérséklet mérésére
- túlterhelés elleni védelemmel ellátott konstrukció
- ház ABS műanyag + az ún tok, azaz egy gumi burkolat, amely megvédi a mérőt a mechanikai sérülésektől
- a mérő automatikus leállítása 15 perc után
- lemerült akkumulátor jelző
- tápellátás: 9V elem (6F22)
Tranzisztor hFe mérése | IGEN |
AC feszültségmérés | 0-600V + True RMS |
DC feszültség mérés | 0-600V |
Kapacitásmérés | 0-20mF |
Ellenállásmérés | 0-20MΩ |
Hőmérsékletmérés | -40 és 1000 °C között |
Váltakozó áram | 0-20A + valós RMS |
Állandó áram | 0-20A |
Folytonossági teszt | IGEN |
Dióda teszt | IGEN |
