Leírás és Paraméterek

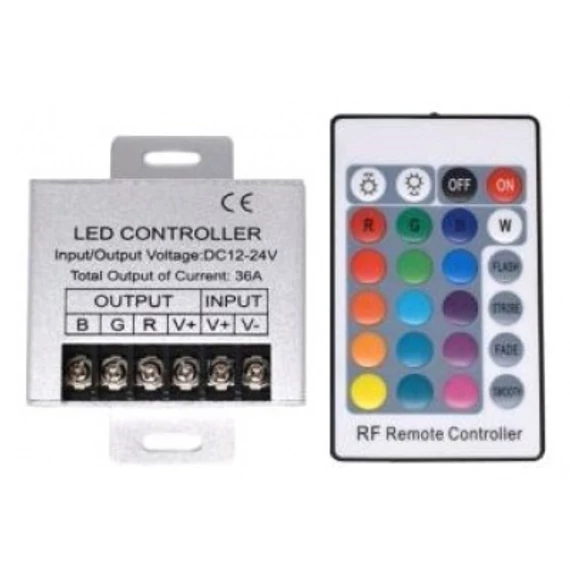

Az Avide RGB LED-szalag vezérlővel az RGB LED-szalagok világítása vezérelhető.
- Be- illetve kikapcsolható a világítás továbbá beállítható annak fényereje és módja a rádiófrekvenciás távirányítón található 24 nyomógomb segítségével.
A távirányító funkciói:
|
1. Fényerő / sebesség állító gombok 2. Ki- és bekapcsoló gombok 3. Színváltakozás, átmenet nélkül (3 szín) 4. Lélegző effekt, színváltakozással (3szín) 5. Színváltakozás, átmenettel (3 szín) 6. Színváltakozás, átmenet nélkül (7 szín) 7. Statikus színek (16db) |
Világítási módok:
- Statikus szín 16 előre beállított szín
- FLASH: Színváltás 3 szín váltakozásával, átmenet nélkül: piros-zöld-kék
- STROBE: Színváltakozás, átmenet nélkül: piros-zöld-kék
- FADE: Színváltás 7 szín váltakozásával, átmenetel: piros-zöld-kék
- SMOOTH: Színváltás 7 szín váltakozásával, átmenet nélkül: piros-zöld-kék-sárga-cián-lila-fehér
A vezérlő RGB LED-szalag és tápegység közé szerelve látja el funkcióját, erre példa az alábbi ábra:
Bekötés:
- Az RGB LED-szalag vezetékeit szín szerint csatlakoztassa a vezérlőhöz:
- B – kék vezeték
- G – zöld vezeték
- R – piros vezeték
- V+ - fekete vezeték
- …majd a csavar meghúzásával rögzítse mindegyik kábelt.
- Ha megfelelően rögzítette a LED szalag vezetékeit a vezérlőegységbe, akkor következő lépésben rögzítse a tápegység kábeleit is a megfelelő helyre.
- Csatlakoztassa a tápegység (+) kimeneti kábelét a V+, a (-) kimeneti vezetéket a V- terminálba, majd a csavar meghúzásával rögzítse azt.
A vezérlő alkalmas 12V és 24V -os működésre is.
- Ha 12V-os rendszert épít, figyeljen rá, hogy a LED-szalag és a tápegység is 12V-os legyen!
- Ha 24V-os rendszert épít, figyeljen rá, hogy a LED-szalag és a tápegység is 24V-os legyen!
>> Megfelelőségi nyilatkozat (PDF)
Távirányító típusa | Rádiófrekvenciás |
Teljesítmény | 432 W |
Feszültség tartomány | 12-24 V |
Áramerősség | 36 A |
Működési hőmérséklet | -20 - +40 °C |
Bemeneti csatlakozó | Kábelszorító rögzítés |
Kimeneti csatlakozó | Kábelszorító rögzítés |
IP Védettség | IP20 |
Hosszúság | 90 mm |
Szélesség | 64 mm |
Színhőmérséklet | RGB |
Garancia | 2 év |
