Leírás és Paraméterek

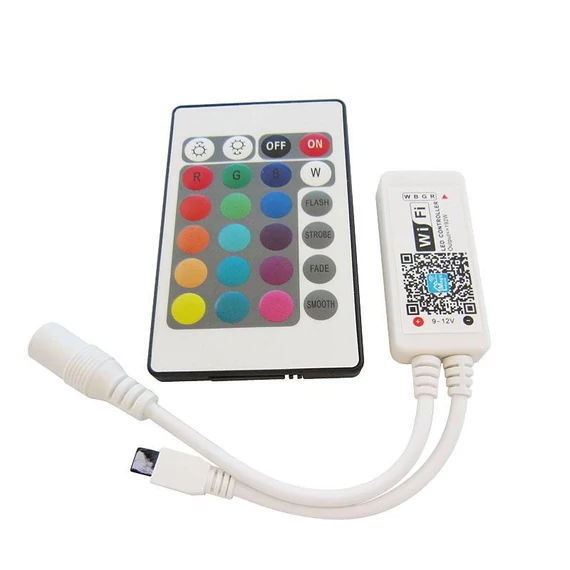

Az Avide RGB LED-szalag vezérlővel az RGB LED-szalagok világítása vezérelhető. Be- illetve kikapcsolható a világítás, továbbá beállítható annak fényereje és módja az infravörös jelátvitelű távirányítón található 24 nyomógomb segítségével.
A távirányító funkciói:
|
1. Fényerő / sebesség állító gombok 2. Ki- és bekapcsoló gombok 3. Színváltakozás, átmenet nélkül (7 szín) 4. Stroboszkóp effekt (csak fehér) 5. Színváltakozás, átmenettel 6. Színváltakozás, átmenet nélkül (3 szín) 7. Statikus színek (16db) |
Világítási módok:
- Statikus szín 16 előre beállított szín
- Flash: Színváltás 7 szín váltakozásával, átmenet nélkül: piros-zöld-kék-sárga-lila-cián-fehér
- Strobe: Stroboszkóp, fehér szín villogás
- Fade: Színváltás 7 szín váltakozásával, átmenet nélkül: sárga-zöld-kék-fehér-cián-lila-piros
- Smooth: Színváltás 3 szín váltakozásával, átmenet nélkül: piros-zöld-kék
A vezérlő RGB LED-szalag és tápegység közé szerelve látja el funkcióját, erre példa az alábbi ábra:
Bekötés:
- A LED-szalagunk tüskés csatlakozóval ellátott végét egyszerűen csatlakoztassuk a vezérlő kimeneti oldalához. Fontos, hogy a nyíl a vezérlőn és a nyíl a LED-szalag csatlakozóján egymással szembe kerüljön.
- A vezérlő bemeneti oldalán található DC anya csatlakozóhoz csatlakoztassuk a DC apa csatlakozóval ellátott tápegységünket. Ha a tápegység nem rendelkezik ilyen csatlakozóval, akkor egy "ABLS12VDC-MALE-PLUG" termékkódú DC-apa csatlakozóra is szükségünk lesz a bekötéshez.
A vezérlő alkalmas 5V, 12V és 24V -os működésre is.
- Ha 5V-os rendszert épít, figyeljen rá, hogy a LED-szalag és a tápegység is 5V-os legyen!
- Ha 12V-os rendszert épít, figyeljen rá, hogy a LED-szalag és a tápegység is 12V-os legyen!
- Ha 24V-os rendszert épít, figyeljen rá, hogy a LED-szalag és a tápegység is 24V-os legyen!
>> Megfelelőségi nyilatkozat (PDF)
Teljesítmény | 72 W |
Feszültség tartomány | 5-24 V |
Áramerősség | 6 A |
Működési hőmérséklet | -20 - +40 °C |
Bemeneti csatlakozó | DC csatlakozó |
Kimeneti csatlakozó | 4PIN |
IP Védettség | IP20 |
Hosszúság | 39 mm |
Szélesség | 13 mm |
Színhőmérséklet | RGB |
Garancia | 2 év |
